AL2503底部卸車鶴管
時間：2016-12-24 來源：和昌機械 點擊數：

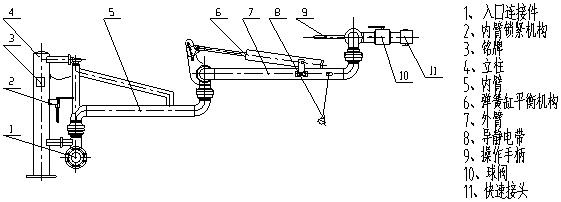

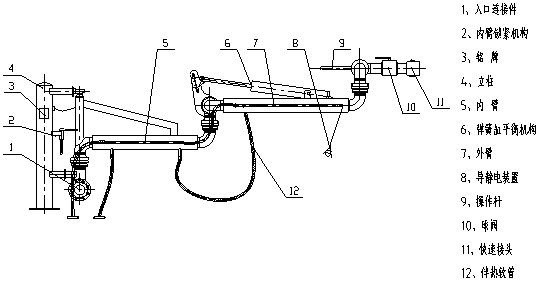

底部裝卸鶴管AL2503
技術參數
技術參數
| 型號 | AL2503 | 備注 |
| 規格 | DN80、100 | |
| 適用介質 | 適用于原油、渣油、化工介質、水煤漿等介質的汽、火車底部裝卸。 | |
| 設計溫度 | -40°C-190°C | |
| 設計壓力 | 0.6~2.5MPa | |
| 材質 | 20#、不銹鋼 |
下裝鶴管AL2503 下載資料
鶴管選型參數表
| 1. | 公稱通徑 | 9 | 棧臺高度 | mm | ||
| 2. | 輸送介質 | 10 | 接口中心與棧臺邊緣距離 | mm | ||
| 3. | 管道材質 | 11 | 接口中心與槽車中心距離 | mm | ||
| 4. | 旋向 | 左( )/右( ) | 12 | 接口法蘭距棧臺高度 | mm | |
| 5. | 現場接口法蘭標準 | 13 | 最小槽車罐口高度 | mm | ||
| 6. | 介質溫度 | 14 | 最大槽車罐口高度 | mm | ||
| 7. | 介質壓力 | 15 | ||||
| 8. | 立柱 | 配 / 不配 | 16 |
